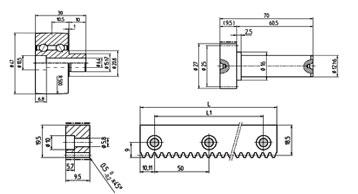

| Allgemeine Technische Daten |
|
 |
| Fr(KN) |
Größe |
Querschnitt |
Modul P |
Rollen-Ø |
Ritzel-Ø |
|
| 1 |
10 |
9,5 x 19,5 |
0,6366 x 2,0 |
Ø47 |
Ø20,4 |
 Details |
| 1,5 |
15 |
14,5 x 24,5 |
1,5915 x 5,0 |
Ø47 |
Ø35 |
Details |
| 2,2 |
20 |
19,5 x 29,5 |
1,5915 x 5,0 |
Ø72 |
Ø35 |
Details |
| 3,5 |
25 |
24,7 x 23 |
2,3873 x 7,5 |
Ø85 |
Ø52,5 |
Details |
| 6,2 |
35 |
34,6 x 46,6 |
3,1831 x 10 |
Ø100 |
Ø70 |
Details |
|
|
|
|
| Allgemeine Anleitung |
|
|

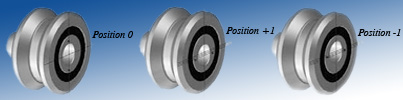

Die Spieleinstellung und Vorspannung der Rollen erfolgt über die Exzenter der Führungs- und
Laufrollen der Typenreihe
FR.., FR..A, FR..R bzw.
LR.., LR..A, LR..R.
Die Typenreihe FR..Z, FR..ZA and LR..Z sind in zentrischer Ausführung. Bei den Exzenterrollen sind die Innenbolzen mit zwei
Bohrungen versehen, die in genauer Position zum Exzenter sind.
| Genauigkeit | Schmierung | Korrosionsbeständigkeit | Vorspannung |
|
|
|
|
|
| Technische Auslegung |
|
|
|
|
|
Nach erfolgter Wahl der Baugröße muss die Verzahnung der Führungssysteme
auf die geforderten Antriebskräfte und Momente überprüft werden.
Die Verzahnungen sind in weicher sowie gehärteter und geschliffener Ausführung lieferbar.
Die angegebenen Werte haben Gültigkeit bei guter Schmierung, stossfreiem Betrieb uns stabiler Lagerung.
|
|
|
|
|

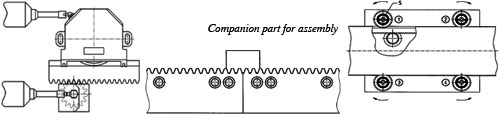

| Wartung und Montage |
|
|
|
Eine ausreichende Schmierung ist ebenso wichtig wie die korrekte
Wahl der Baugrösse und der Montage des Führungssystems.
|
|
|
|
|
|
|
|
