| Allgemeine Technische Daten |
|
 |
| Fr(KN) |
Größe |
Querschnitt |
Modul P |
Rollen-Ø |
Ritzel-Ø |
|

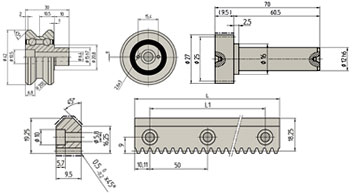

| 1 |
10 |
9,5 x 19,5 |
0,6366 x 2,0 |
Ø42 |
Ø20,4 |
 Details |
| 1,5 |
15 |
14,5 x 24,5 |
1,5915 x 5,0 |
Ø53 |
Ø35 |
Details |
| 2,2 |
20 |
19,5 x 24,5 |
1,5915 x 5,0 |
Ø63 |
Ø35 |
Details |
| 3,5 |
25 |
24,7 x 23 |
2,3873 x 7,5 |
Ø77 |
Ø52,5 |
Details |
| 6,2 |
35 |
34,6 x 46,6 |
3,1831 x 10 |
Ø127 |
Ø70 |
Details |
|
|
|
|
| Allgemeine Anleitung |
|
|
Die Spieleinstellung und Vorspannung der Rollen
erfolgt über die Exzenter der Führungs- und Laufrollen
der Typenreihe
FR.., FR..A, FR..R oder
LR.., LR..A, LR..R.
Die FR..Z, FR..ZA and LR..Z sind in zentrischer Ausführung.
Bei den Exzenterrollen sind die Innenbolzen mit zwei Bohrungen
versehen, die in genauer Position zum Exzenter sind.
| Genauigkeit | Schmierung | Korrosionsbeständigkeit | Vorspannung |
|
|
|
|
|
| Technische Auslegung |
|
|
|
|
|
Nach erfolgter Wahl der Baugröße muss die Verzahnung der Führungssysteme auf die geforderten Antriebskräfte und Momente überprüft werden.
Die Verzahnungen sind in weicher sowie gehärteter und geschliffener Ausführung lieferbar. Die angegebenen Werte haben Gültigkeit bei guter Schmierung, stoßfreiem Betrieb und stabiler Lagerung.
|
|
|
|
|
|
|
|
