Gewindetriebe |
![](../images/hpage/p_03.gif) |
|
|

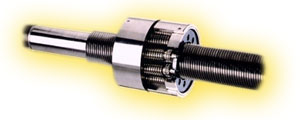

Rollengewindetriebe |
|
![](../images/m_element/bsd/planet_01.jpg) |
|
Hohe Gesamtsteifigkeit und Last
Hoher Wirkungsgrad
Hohe Positioniergenauigkeit
Sowohl rechts-als auch linksgängig
Geschliffene und gehärtete Rollengewinde
Hohe Zuverlässigkeit
Sehr leiser Antrieb
|
|
|
|
Allgemeine Technische Angaben |
|
![](../images/m_element/bsd/ps_general.jpg) |

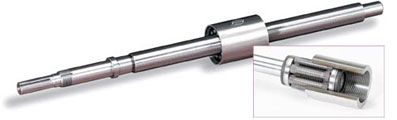

Der Rollengewindetrieb ist ein Präzisionselement, das die Rotationsbewegung in eine Linearbewegung umwandelt.
Er ähnelt dem Kugelgewindetrieb, nur mit dem Unterschied, daß nicht Kugeln, sondern Rollengewinde die Spindel
umrollen. Die Rollengewinde greifen in der Mutter auf die Spindel ein. Auf Grund der hochgängigen Flächenverteilung
können sehr hohe Lasten mit sehr hoher Genauigkeit angetrieben werden.
|
|
|
|
|

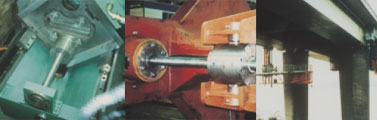

Ausführungen |
|
![](../images/m_element/bsd/ps_design.jpg) |

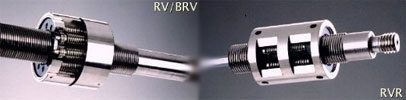

Bauformen RV und BRV
Die Hauptelemente der Gewinderollenschraubtriebe RV und BRV sind die Gewindespindel, die Mutter und die dazwischen
angeordneten Planetenrollen.
RVR
Gewinderollenschraubtriebe der Bauform RVR weisen sehr kleine Steigungen auf. Sie werden hauptsächlich dort eingesetzt, wo eine hohe
Positioniergenauigkeit bei hoher Steifigkeit und Tragfähigkeit benötigt wird. Die Hauptelemente der Gewinderollenschraubtriebe
RVR sind die Gewindespindel, die Gewindemutter und die dazwischen angeordneten Rollen. Die Rollen werden in einem Käfig geführt und auf Abstand
gehalten.
|
|
|
|
|

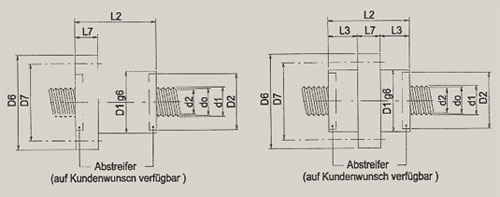

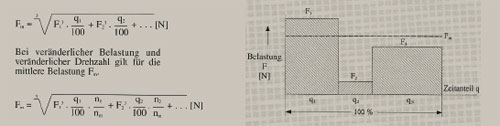

Mutternausführung |
|
![](../images/m_element/bsd/ps_nut_rigidity.jpg) |
|
Durchmesser Ø [mm] |
Steigung [mm] |
Axialkraft [kN] |
Typ |
Details |
3,5 ... 12 |
1 ... 8 |
3,2 ... 19 |
RV |
![](../images/hpage/icons/pdf_icon_01.gif) |
15 ... 23 |
2 ... 10 |
8,7 ... 82,7 |
RV |
![](../images/hpage/icons/pdf_icon_01.gif) |
25 ... 36 |
2 ... 20 |
31,6 ... 155,8 |
RV |
![](../images/hpage/icons/pdf_icon_01.gif) |
39 ... 48 |
2 ... 30 |
76,8 ... 495,7 |
RV |
![](../images/hpage/icons/pdf_icon_01.gif) |
51 ... 75 |
5 ... 36 |
135,4 ... 1.265 |
RV |
![](../images/hpage/icons/pdf_icon_01.gif) |
80 ... 150 |
5 ... 36 |
374 ... 3.535 |
RV |
![](../images/hpage/icons/pdf_icon_01.gif) |
8 ... 44 |
4 ... 30 |
2,6 ... 166,2 |
BRV |
![](../images/hpage/icons/pdf_icon_01.gif) |
8 ... 100 |
0,5 ... 5 |
5,1 ... 1.431 |
RVR |
![](../images/hpage/icons/pdf_icon_01.gif) |
|
|
|
|
|
|
|
