Gewinde |
|
Metrisches ISO - Trapezgewinde nach DIN 103 |
Durchmesser [mm] |
|
Ø 10 ... Ø 80 |
Steigung [mm] |
|
2 ... 24 |
Gangzahl |
|
≤ 6 |

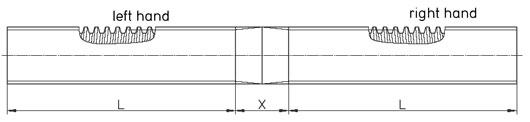

Drehrichtung |
|
rechts & links |
Länge [mm] |
|
3000 / 6000 |
Werkstoff |
|
1.0401 (Einsatzstahl C15 ) |
Genauigkeit [µm] |
|
max. 50 |

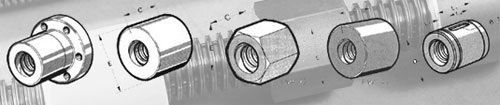

Mutter-Ausführung |
|
n. DIN / Standart n. Kundenzeichnung |

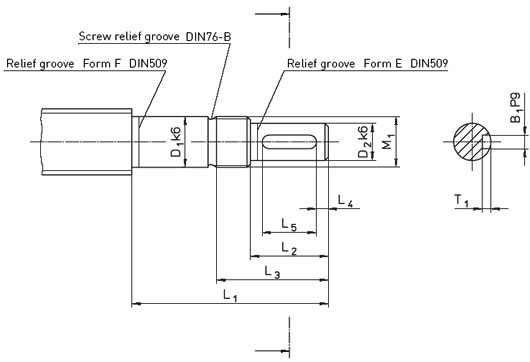

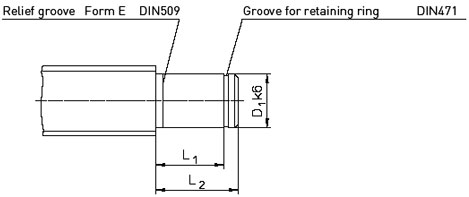

Spindelenden |
|
nach Kundenzeichnung |
Kritische Knickkraft [kN] |
|
≤ 1000 |
Drehzahl [1/min] |
|
≤ 1500 |
Wirkungsgrad |
|
≤ 0,75 |
|

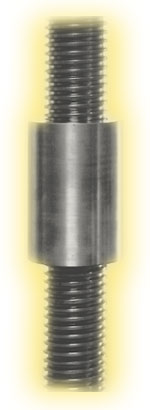

![Trapezgewindespindeln](../images/m_element/bsd/trapez_01.jpg) |
|
